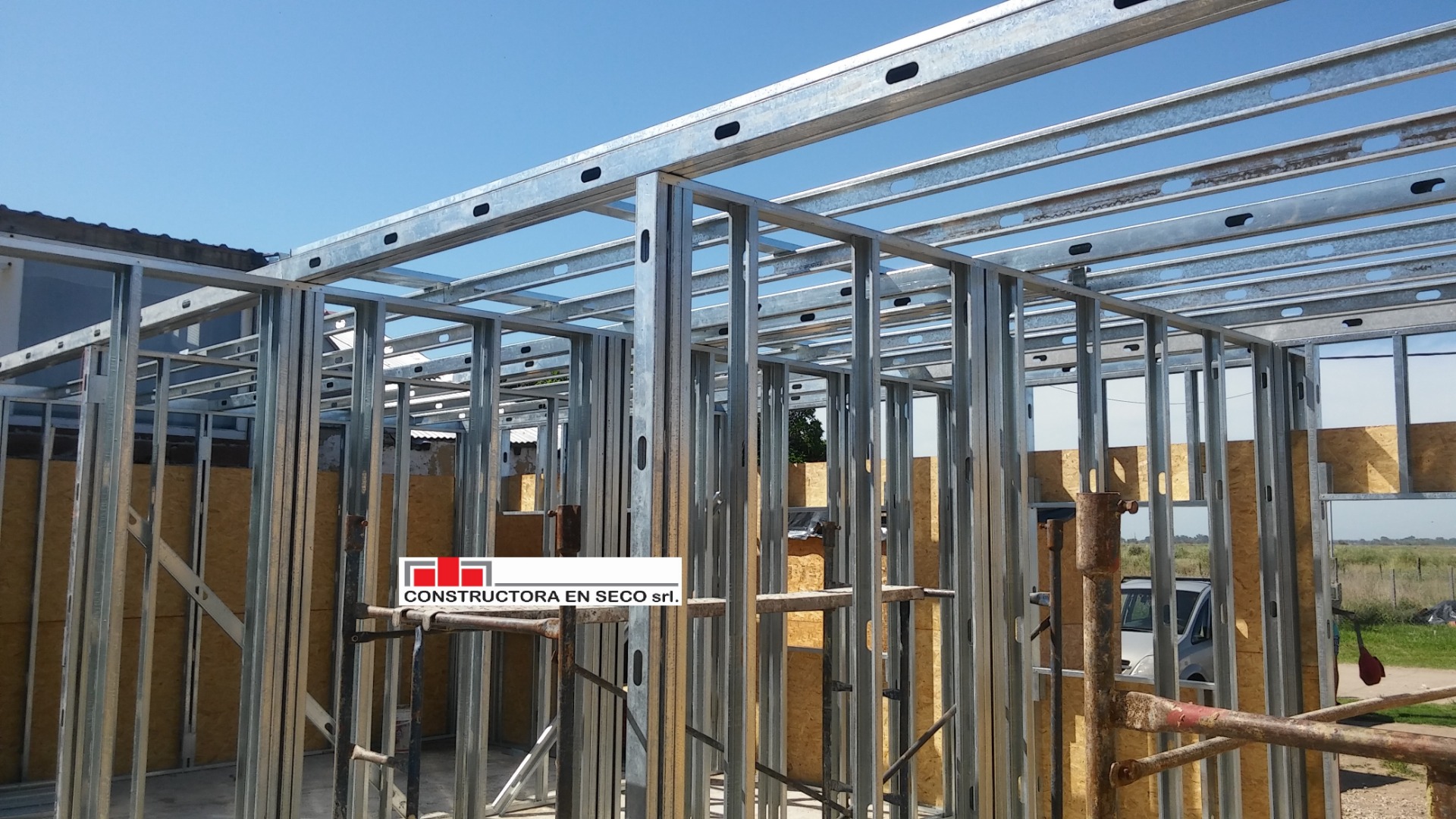

Detalle del sistema que trabajamos exterior e interior de vivienda.

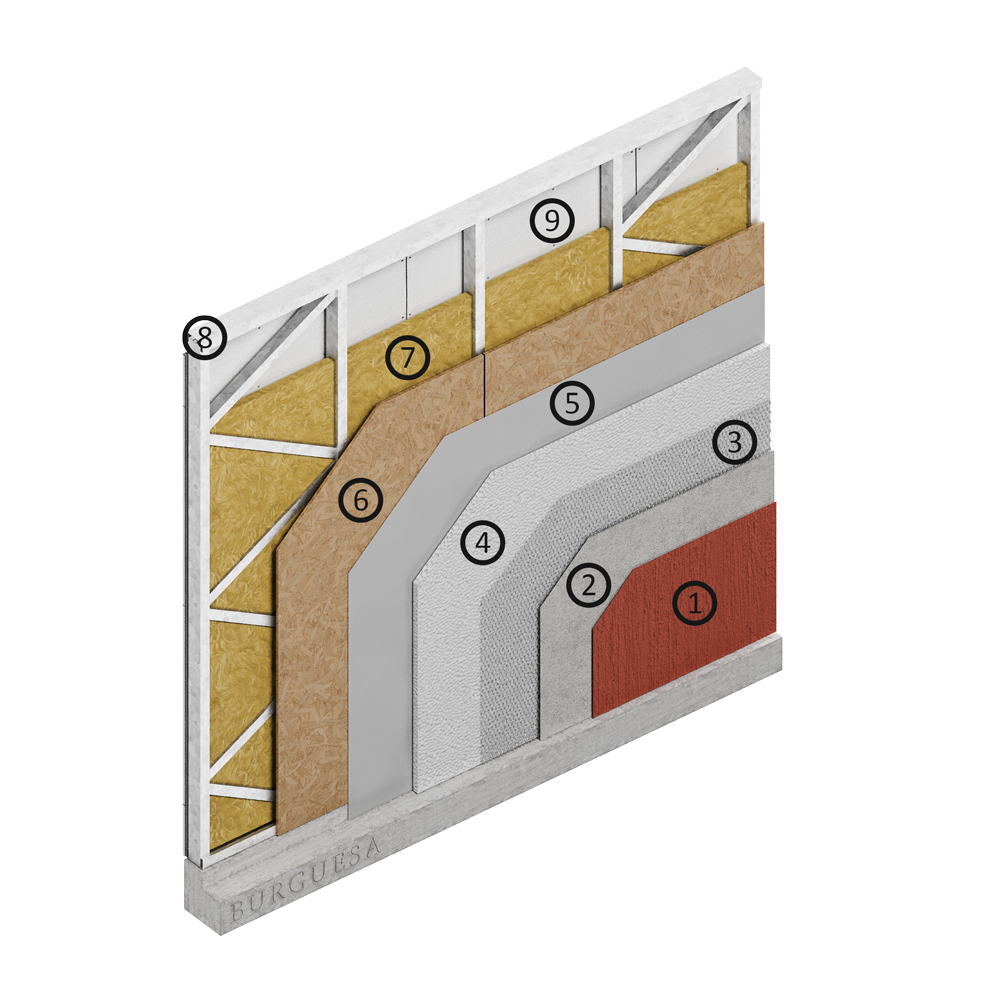

Muro de Steel Frame
1. Revoque Plástico.
2. Capa Base.
Capa base consiste en un mortero cementicio que se aplica con llana y se alisa con un fieltro de espuma, y cuyo propósito es lograr una superficie pareja y lisa, y que quede así lista para recibir el revestimiento plástico. Lo que hace el mortero es rellenar las depresiones y rebajar las protuberancias, de modo que la superficie del muro queda uniforme y tersa, y con un plomo perfecto.
3. Malla de fibra de vidrio
La capa base se embebe en una malla de fibra de vidrio, cuyo gramaje ronda entre 90 y 120 gramos por metro cuadrado. La función de esta malla es proveer un tejido conectivo a la capa base para que no se fisure. La capa base se aplica 2 veces, la primera mano, para pegar la malla, y la segunda, para taparla.
4. Plancha de poliestireno
La plancha de poliestireno expandido de alta densidad, comúnmente 20 kilos por metro cúbico, puede tener diversos espesores. Generalmente se usan 30 mm. pero se puede instalar hasta 60 mm. EL EPS, como se lo conoce, es el aislante térmico que rompe los puentes térmicos de cada montante de la estructura de acero.
6. Placa OSB
La placa OSB sirve como diafragma de rigidización para rigidizar la estructura de acero y sirve también como substrato para fijar todo el revestimiento exterior.
7. Lana de vidrio
La lana de vidrio es otro aislante térmico y acústico que complementa a la aislación que provee el EPS. Se comercializa de diferentes espesores: 50, 80 mm y 100 mm, a mayor espesor, mayor aislación térmica.
8. Estructura
La estructura es el alma del sistema constructivo Steel Frame, y se resuleve con acero galvanizado de diferentes espesores.

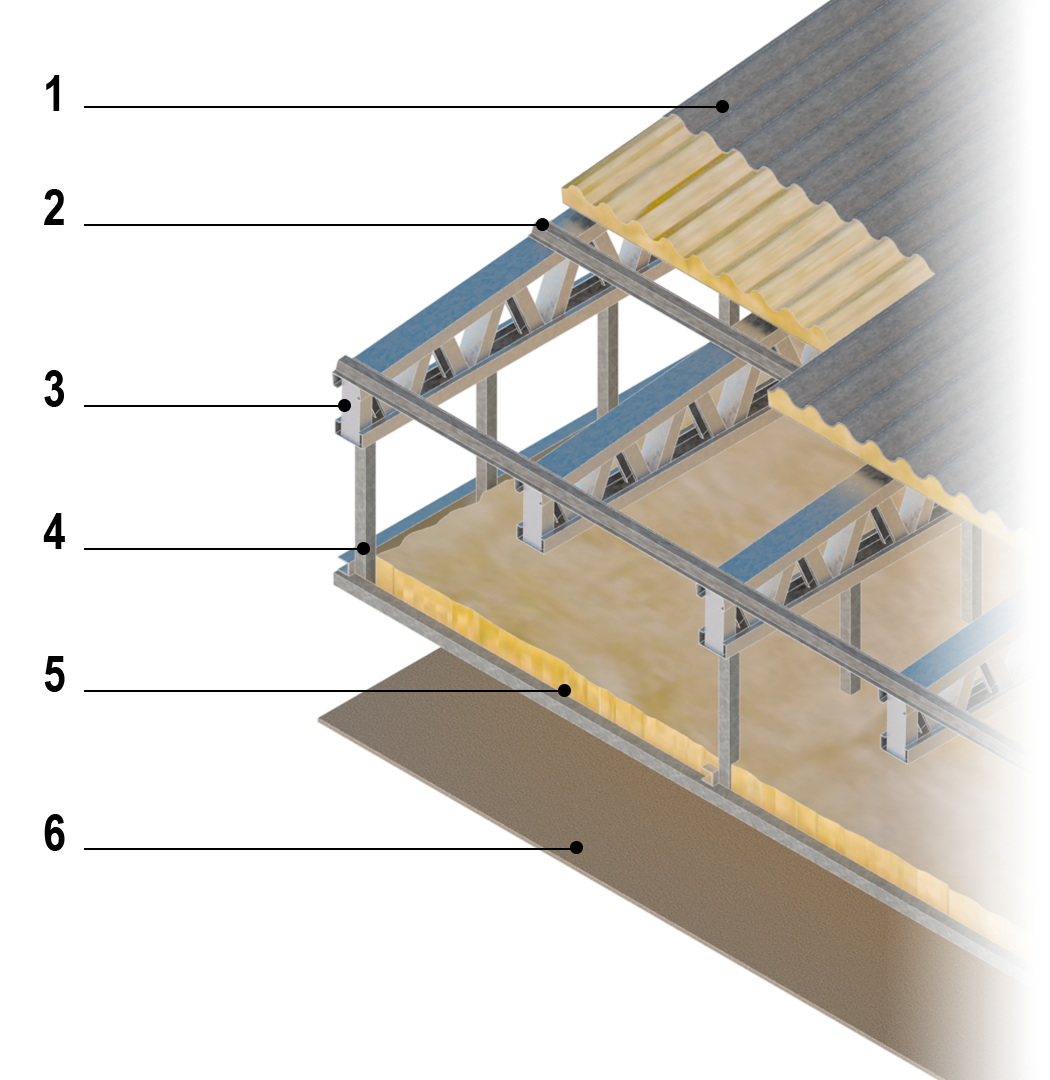

Techo de Steel Frame.
1. Panel Sandwich
El panel sandwich está compuesto por una chapa cincalum calibre 25 (0,50 mm. de espesor) y una capa de 2 pulgadas (50 mm.) de espesor de poliuretano de alta densidad (45 kilos por metro cúbico).
2. Correas
Las correas son perfiles de acero galvanizado que corren perpendiculares a las cabriadas y se usan para fijar la cubierta de chapa. Recomendamos usar como correa perfiles galvanizados estructurales Omega (PGO).
3. Cabriadas de cubierta
Las cabriadas de cubierta son vigas reticuladas compuestas por un cordón inferior, un cordón superior y diagonales que se triangulan entre sí mismas con ángulos que varían entre 45 y 60 grados. El espacio entre el cordón superior y el inferior es muy útil como espacio técnico para el pase de instalaciones de cloaca, agua, electricidad y gas, se puede imprimir en el cordón superior la pendiente que se quiera. El cordón inferior se puede conformar a nivel para que pueda recibir las placas de yeso del cielorraso.
4. Estructura de cielorraso
Compuesta por soleras de 35 mm. y montantes de 34 mm. la estructura de cielorraso se emplea para instalar la aislación térmica y acústica. Lo más usado es lana de vidrio. Se pueden fijar las placas de yeso directo a los cordones inferiores de las cabriadas de cubierta, mediante omegas.
5. Lana de vidrio
La lana de vidrio es el aislante térmico y acústico y se apoya sobre la estructura de cielorraso. Con su ancho estandarizado de 1,20 metros, cabe perfecto eentre viga maestra y viga maestra, las cuales se modulan cada 1,20 metros, no habiendo así puentes térmicos ni acústicos en toda la superficie de la cubierta.
6. Placa de yeso
Finalmente, se fijan las placas de yeso a la estructura de cielorraso, la cual está suspendida y sujeta de las cabriadas de cubierta. Las placas dan la terminación visual y el cerramiento que el cielorraso necesita. Recomendamos usar de espesor 12,50 mm.
